EXEMPLOS DE
PERSPECTIVAS DE ESTRUTURAS
A utilização
destes programas conta com visualizações da estrutura em planta, caso dos
pilares, vigas e lajes e em perspectiva, no caso dos eixos e dos pilares com
altura a definir. Para isso, mostra-se aqui um jeito mais prático de rodar os
programas atento para possíveis erros que podem estar ocorrendo. Para isso
efetue os passos seguintes:
- No prompt de comando digite a palavra
“layer” responsável pelas camadas de desenhos que serão criadas a cada
sub-rotina, arraste a janela até que ela fique “presa” na barra vertical
da esquerda.
- Com
o comando “viewports” selecione a opção “two: vertical”, este comando
criará uma divisão no meio da página do Autocad ® que permitirá
que o usuário alterne as vistas podendo trabalho com qualquer uma das
vistas tendo a outra como base também.
- Selecione uma das telas e com o comando “3dorbit” selecione
em “preset Views” a vista que desejar aconselha-se a vista “top” e a “sw
isometric”.
Finalizados estes três passos, o usuário terá uma página
semelhante a esta mostrada na figura 22.

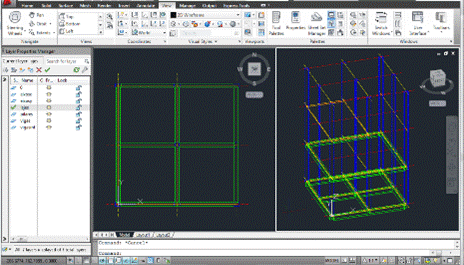

Figura 22 – Layout
de uma visualização apropriada para rodar os programas.
Para visualizar
as figuras, tais como foi exposto neste trabalho, em “visual Styles” pode-se
selecionar várias vistas que contam com uma renderalização padrão do software
que confere perspectivas de figuras tridimensionais com volume bem definido.
A utilização da
sub-rotina eixos pode ser usada simplesmente como base para projetos mais complexos,
projetando-se um rascunho pré-execução do programa será possível construir
eixos auxiliares para pilares e vigas que não se aplicam ao pavimento tipo
necessariamente. Um exemplo é a utilização da sub-rotina alternativa para
colocação dos pilares em vista isométrica sendo possível o usuário definir
pilares com alturas diferentes, assim teremos o pavimento superior com menor
área que o inferior.

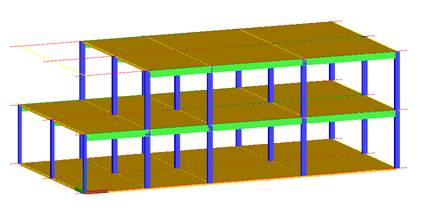

Figura 23 – Estrutura gerada pelo programa FORMAS_A_3D.
O usuário
pode também optar por não inserir lajes quando se busca uma solução particular
para o projeto, como lajes pré-fabricadas. A inserção das vigas poderá ser de
modo contínuo quando se busca prioritariamente perspectiva, dimensões e
características, porém esta escolha poderá implicar em modo diferente de
trabalho da viga quando for necessário carregar a sub-rotina que analisa a
grelha, e as deformações da laje.
Ao final tanto do
programa FORMAS_A_3d, quando da sub-rotina estrutura3d do programa ESPACIAL,
poderão ser usados comandos de visualização tri-dimensional como o comando
“3dview”, ferramentas variadas oferecidas pelo software AutoCAD, bem como
verificar propriedades dos elementos que agora possuem volume e área,
auxiliando na definição de controle de obra como volume a ser concretado e área
de formas a ser utilizada. Um exemplo disso é a utilização do comando “massprop” com um elemento ou vários
elementos selecionados e uma janela se abrirá com todas as características do
mesmo.
Por exemplo, deseja-se
explicitar características do último pilar do pórtico:
·
Digita-se
“massprop” no prompt de comando, em
seguida, escolhe-se o elemento que se deseja analisar e uma caixa de texto se
abrirá com, inclusive, oportunidade de gravá-la em um arquivo texto.
Este comando pode ser utilizado com a união de vários elementos, basta
apenas que o usuário os selecione.

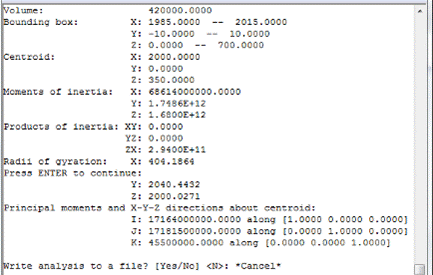

Figura 23 – Caixa de texto com as propriedades de um
elemento selecionado.
Desenvolvimento
de um exemplo diferenciado, com caixa de elevador ou escada, varandas laterais
e pilares fora do eixo de vigas.
Passo 1: Colocação dos eixos,
observe que embora a estrutura no final pareça simples, a quantidade de eixos
necessária é relativamente maior do que se espera.

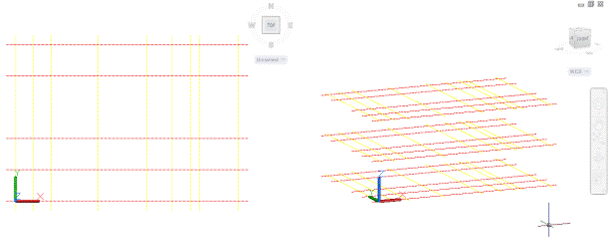

Figura 24 – Eixos inseridos segundo planejamento base.
Passo 2 e 3: Colocação dos
pilares e das vigas, observe que para inserir pilares de altura diferente da
total foi necessário usar a rotina pilaresiso3d, já para as vigas basta selecionar
as instersecções e mudar de andar conforme concluindo cada andar.

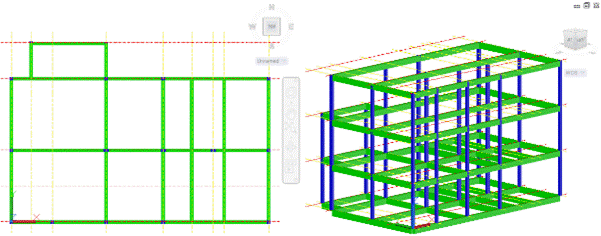

Figura 25 – Eixos, Pilares e Vigas inseridos segundo
planejamento base.
Observar
na figura 25 acima a existência de um pilar fora do eixo das vigas, sua
inserção é feita devido à adição de um eixo adicional que não é utilizado pelas
rotinas de vigas e lajes.
Passo 4: Inserção das
lajes, lembrar que o primeiro pavimento com os baldrames não precisa de lajes,
além disso, deixou-se um espaço reservado à um elevador ou caixa de escada por
exemplo.

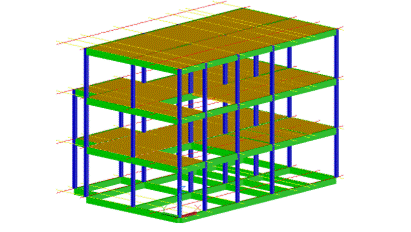

Figura 26 – Eixos, Pilares, Vigas, Lajes inseridos
segundo planejamento base.
Conforme
já dito anteriormente após completada esta fase será possível conferir
características geométricas dos vários elementos que constituem a estrutura. Este
projeto previa a transformação da estrutura final em uma estrutura monolítica,
tal como acontece com o concreto armado na realidade, utilizando o comando
“union” porém por razões práticas resolveu-se abolir esta função uma vez que
unindo-se os elementos a utilização de outros comando como o “massprop” é
prejudicada.
